室外機「風除け」ルーバー、室外機の風対策に

１）こんな時に室外機の風除け

エアコンの室外機は、室内とは反対に夏は温風、冬は冷風が吹き出しています。
風の勢いが強く、正面方向に吹き出して向きの調整もできないため、設置場所によって以下のように様々な問題が生じます。

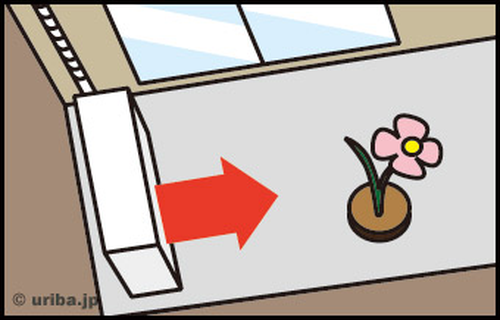

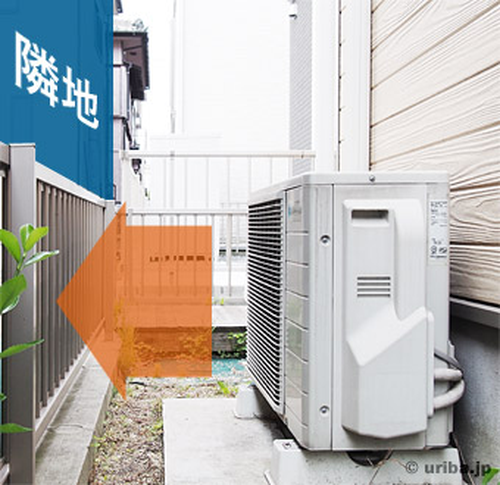

隣の家に吹き込む

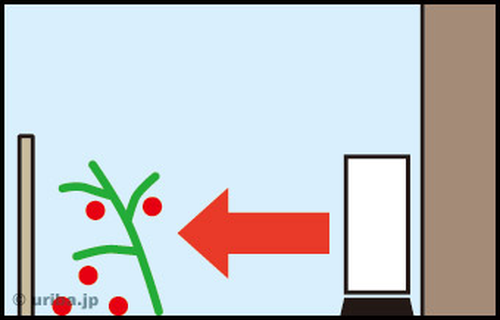

室外機の前に草花などがある

２）エアコンの効率にも影響、電気代が高くなることも

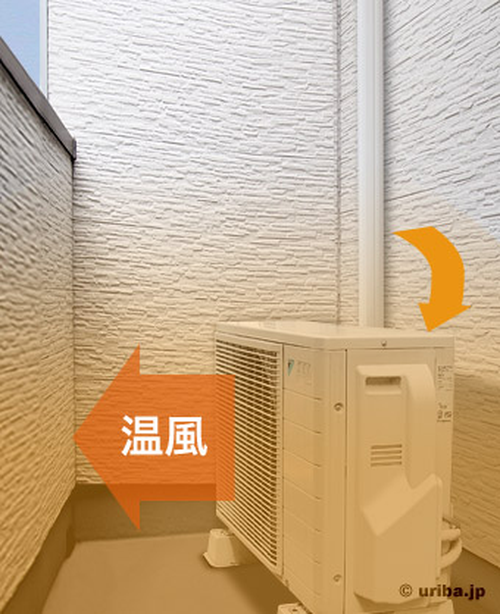

室外機の働きと空調効率

このような室外機のショートサーキットは、エアコンの能力低下に直接的にかかわっています。

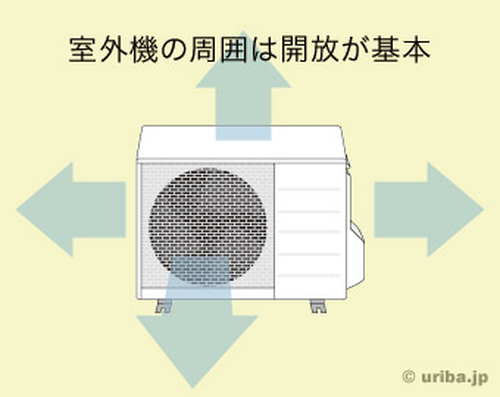

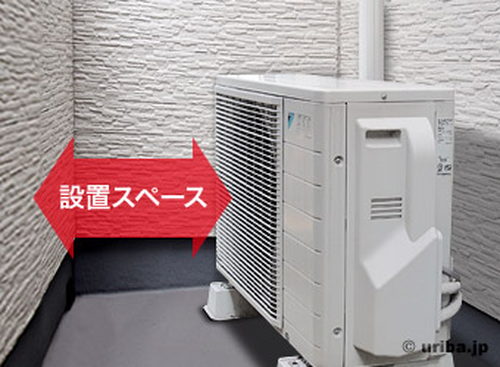

室外機周辺には空きスペースが必要

衝立を置く場合は熱気を上や左右に逃がすことで、また、室外機を囲むような目隠しは、エアコンを使うシーズンには取り外すことで空調効率の改善や室外機の負担軽減になります。

室外機ルーバーの価格・ご注文

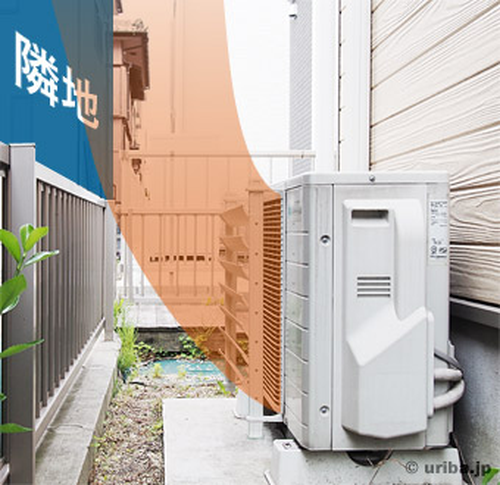

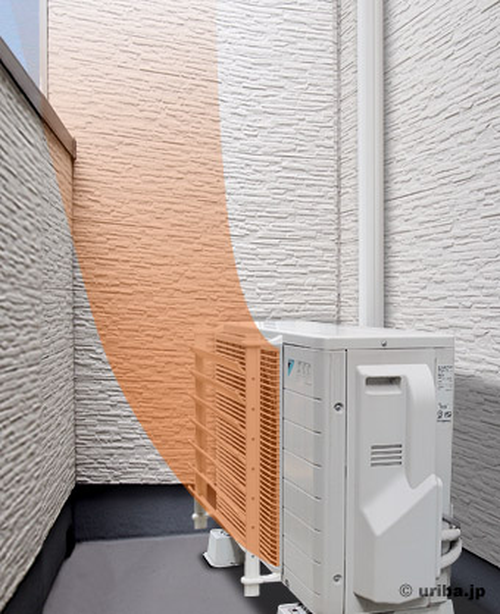

３）風を上に除けて、隣地への吹き込みトラブルを防止

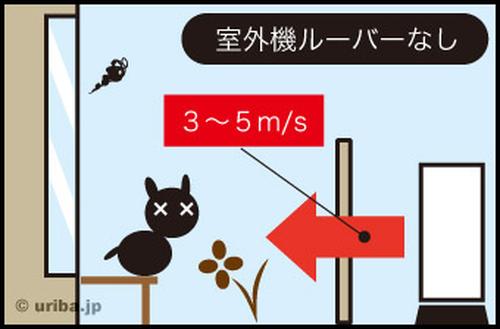

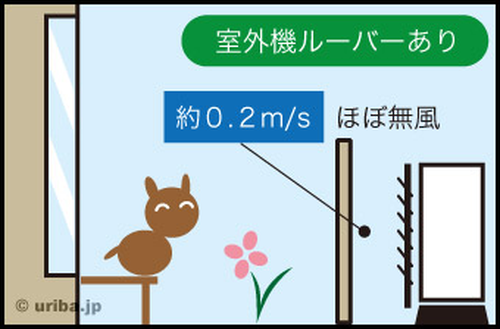

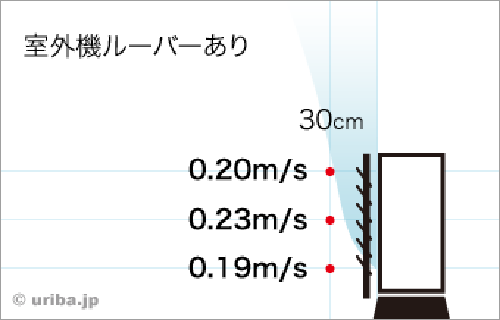

風速を比較

室外機ルーバー装着後は、正面方向の風速が、わずか30cmの位置で風力０にも分類されるほぼ無風状態に。ファンの前に顔を差し出しても、風を感じないレベルまで正面への風を遮ります。

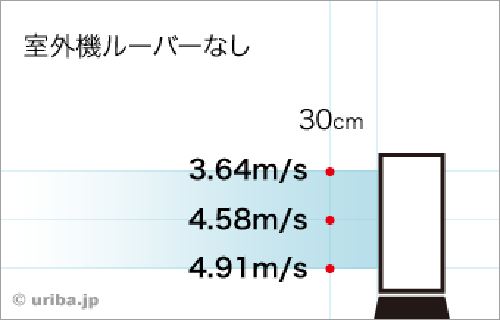

上記実験のデータおよび詳細

測定条件：室外機から約30cm離れたファンの上部・中央・下部の3カ所で正面方向の風速を測定し、それぞれ約20データを平均

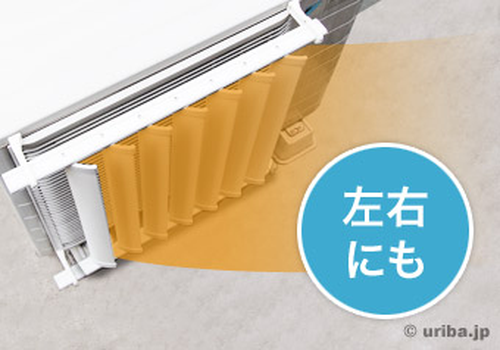

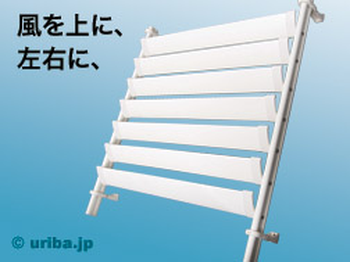

４）室外機の風を左右方向にも変えられる

５）室外機の風向きを変えて空調効率UP

室外機ルーバーの価格・ご注文

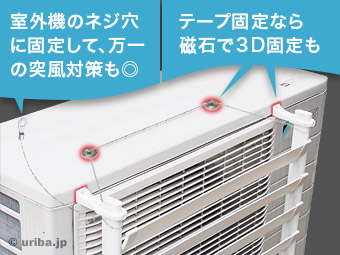

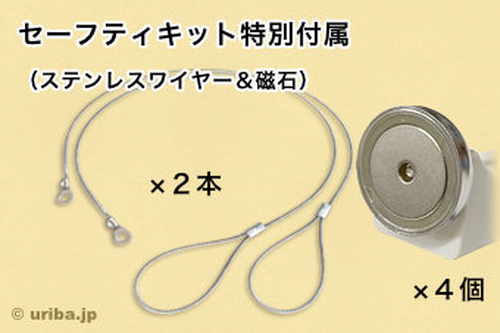

６）空調工事店の発想でセットしたセーフティキット

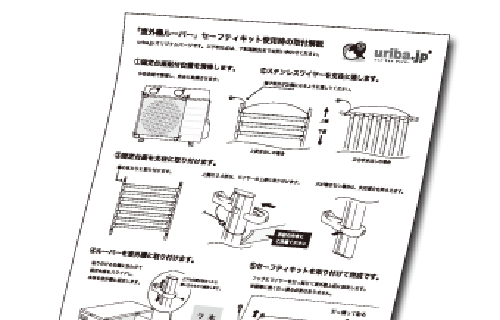

７）工事店ならでは、現場目線で考えた取付解説

８）家庭用エアコン向け M・Lサイズ

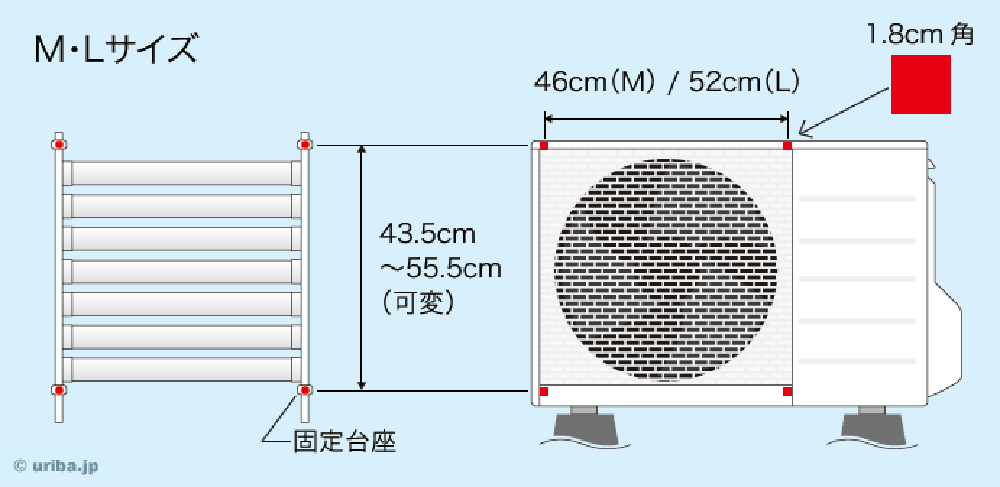

風を上方向に向ける場合

■の位置に固定台座を貼り付けられる室外機であれば、機種・新旧問わず取付可能です。
室外機のサイズに応じていずれかのタイプをお買い求めください。

固定台座の上下位置は図中の寸法の範囲で自由にスライドできます。

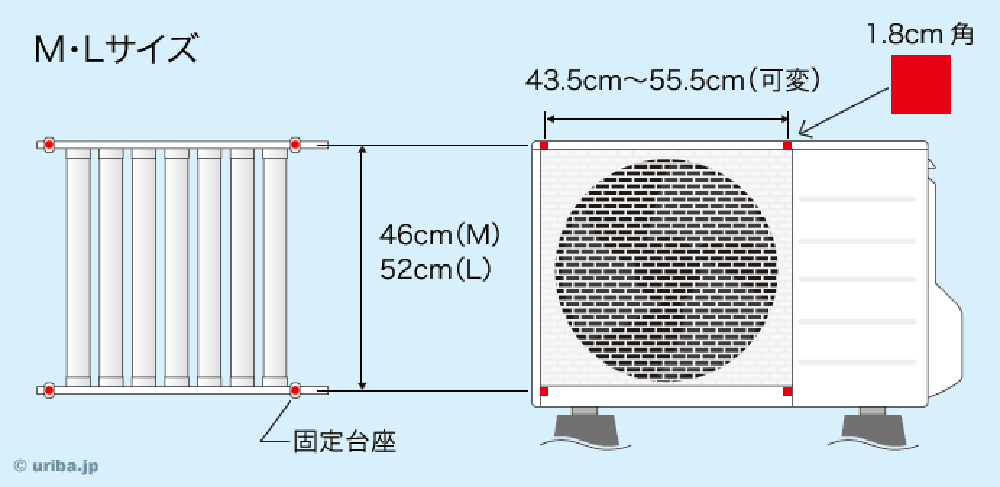

風を左右方向に向ける場合

左右方向に風を向ける場合は、本品を横向きにして取り付けます。

寸法が上吹き出しの場合の逆になり、固定台座の横方向がスライドになります。

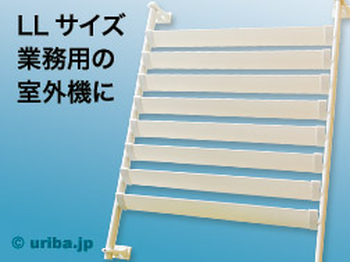

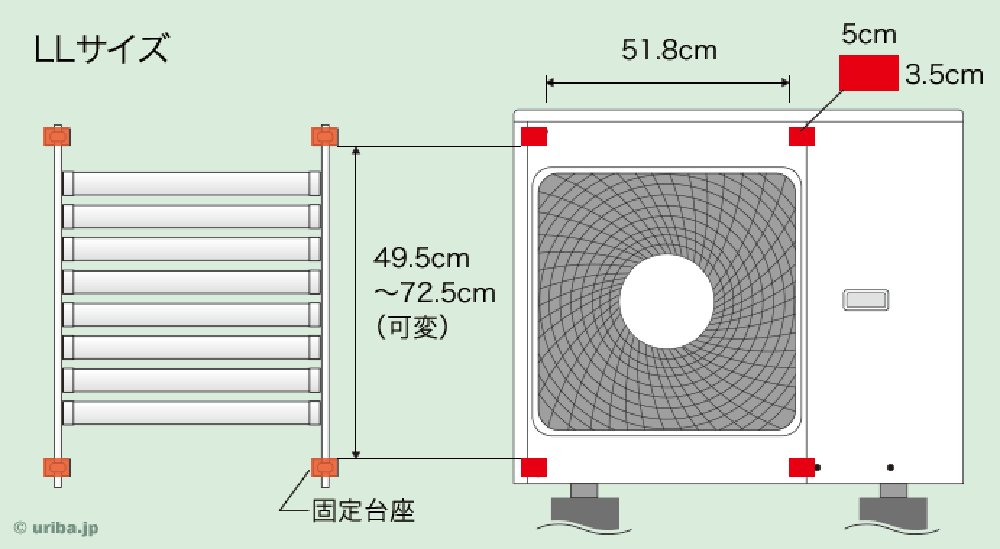

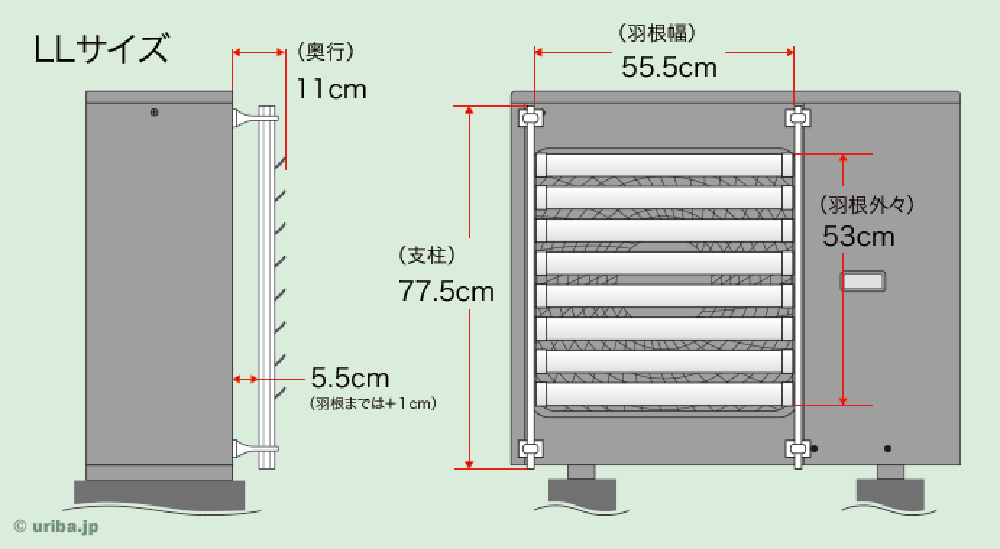

９）業務用エアコン向け LLサイズ

LLサイズはマグネット固定のため、図の■の位置が磁石取付可能な平らな面であれば、機種・新旧を問わず取付可能です。

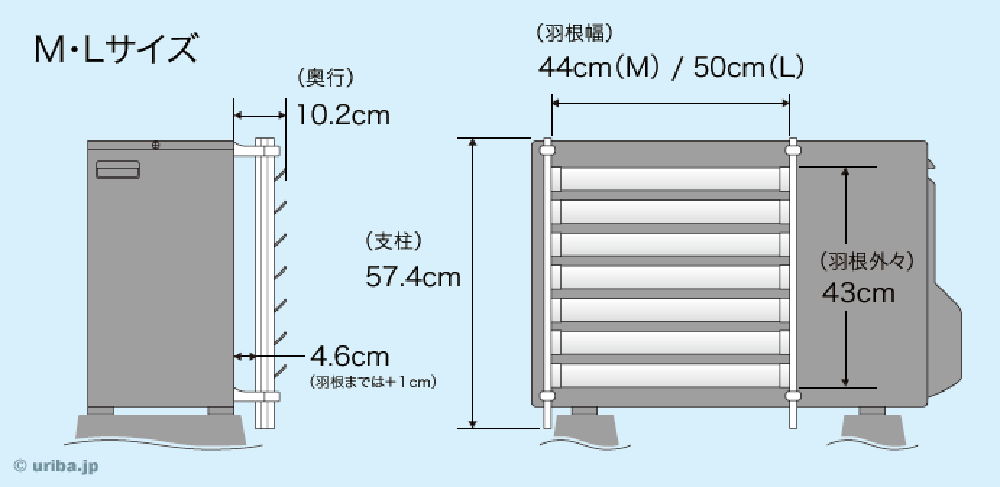

１０）寸法図

１１）概要

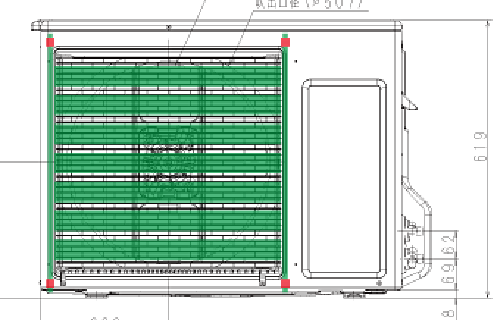

WEB上で図面を公開しております家電メーカーのみチェック可能です。
量販店オリジナルエアコン、ハウスメーカーやアパート専用機種、住宅設備等の室外機は対応しておりませんのでご了承ください。

図面を利用して注意点などをご案内しておりますので、即時回答やお電話での回答は、基本的に行なっておりません。ご依頼は下記のフォームよりお願いいたします。

図面でチェックご依頼フォーム

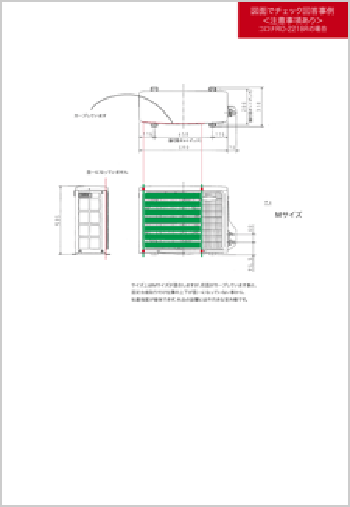

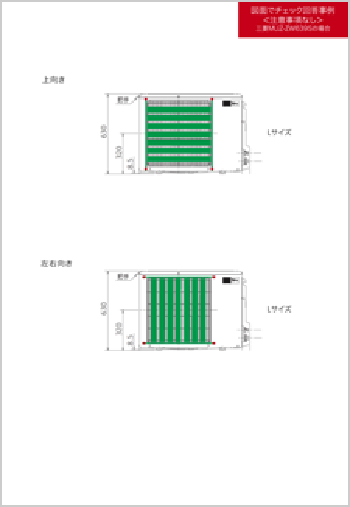

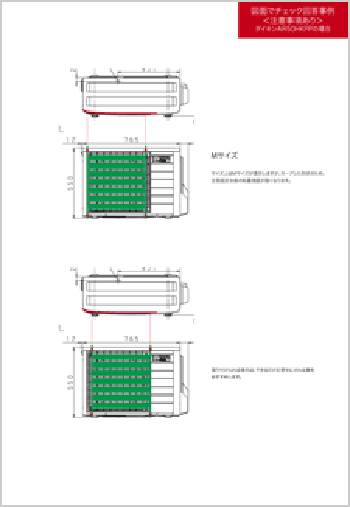

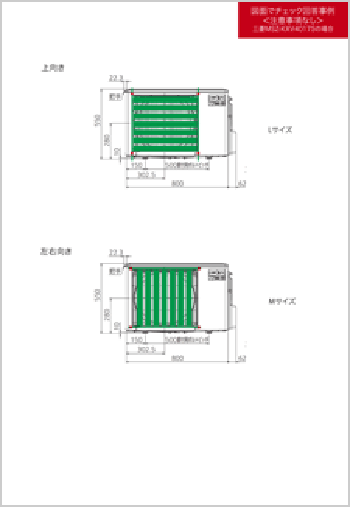

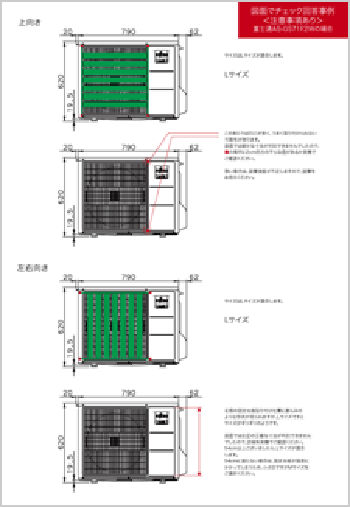

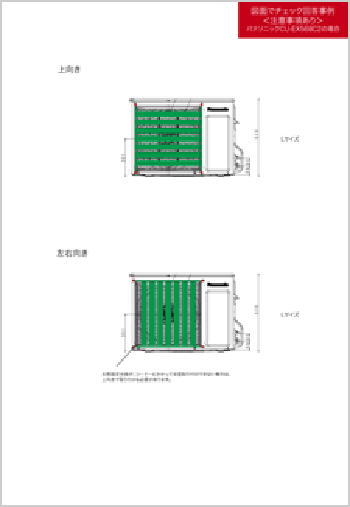

１２）「図面でチェック」回答事例

画像をクリックするとPDFファイルが開きます。
お使いの機種によっては、下記のような注意点がある場合がございますので、「図面でチェック」をおすすめします。ご自身で寸法をお調べになる場合も参考にご覧ください。

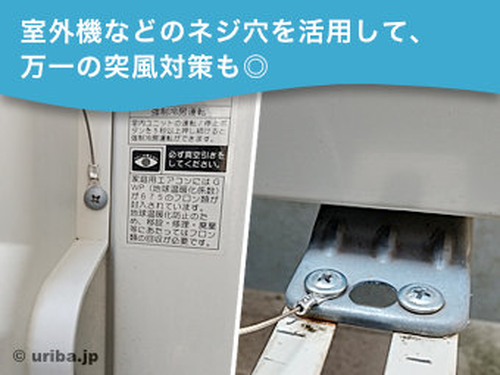

１３）設置方法別の強度・補強対策

付属のセーフティキットにより、下記4通りの設置方法をご選択いただけますが、設置方法により強度が異なりますので、補強、安全対策の上ご使用ください。※LLサイズは磁石固定のみ

室外機設置場所	室外機ルーバー設置方法	強度	補強・安全対策
高所	ネジ固定のみ	○○○	不要
その他の場所	ネジ固定	○○○	不要
	粘着固定	○○	強風対策にワイヤーを併用
	磁石固定	○	強風対策にワイヤーを併用
	インシュロック等のバンド類で固定	○	強風対策にワイヤーを併用

インシュロックによる固定方法は、粘着、磁石いずれも困難な場合に「図面でチェック」回答にてご案内しておりますので、詳細は回答メールにてご確認ください。
インシュロックによる設置若しくは補強が必要な場合、お付けすることもできます。

姉妹サイトのIDCダイレクトショップでは、uriba.jpオリジナル付属品を含まない仕様およびセット販売を行っております。→IDCダイレクトショップへ

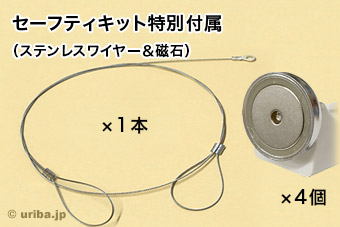

• セーフティワイヤー（M・L・LL）、磁石（M・L）、取付解説

１４）仕様

	Mサイズ	Lサイズ	LLサイズ
寸法	本体：全幅500mm×全高574mm 羽根：横幅440mm 設置寸法図>>	本体：全幅550mm×全高574mm 羽根：横幅500mm 設置寸法図>>	本体：全幅618mm×全高775mm 羽根：横幅555mm 設置寸法図>>
セット内容	本体×１・固定台座セット×４・ドリルネジ ・取扱説明書		本体×１・マグネット固定台座セット×４・取扱説明書

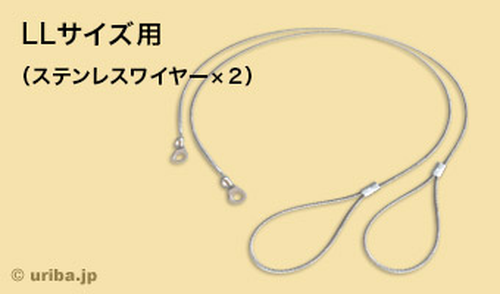

特別仕様	セーフティキット（ステンレスワイヤー×２・磁石×４） ・取付解説		セーフティキット（ステンレスワイヤー×２）・取付解説
材質	PVC、PP、ASA、アルミ、ステンレス
